軍D屏蔽效能電源濾波器的安裝注意事項

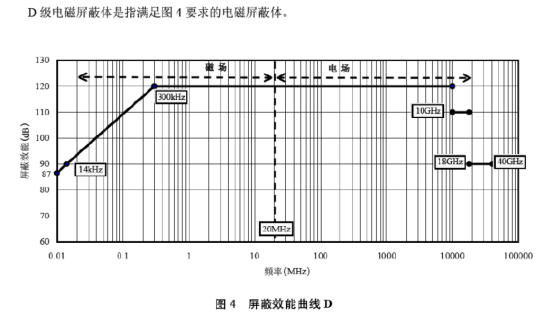

一：GJB5792-2006《軍用涉密電磁屏蔽體等級和測量方法》劃分了D級電磁屏蔽體的屏蔽效能指標如下：

二：濾波器的定義、原理及漏電流產生的原因

1. 定義：低通濾波(Low-pass filter) 是一種過濾方式，規則為50HZ的工頻信號電流通過，而超過設定臨界值的高頻信號則被阻隔、減弱，如上圖。

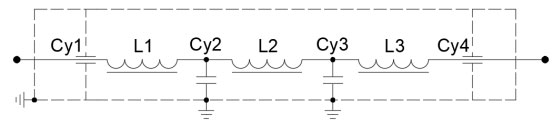

2. 原理：由電感和電容組成的復式濾波電路所構成，其中簡單的濾波電路如下：

臨界頻率計算公式：

3. 漏電流產生的原因：是相線和中線與地線(濾波器外殼)間流過的電流。它主要取決于接地電容(Cy1、Cy2、Cy3、Cy4)的取值。較大的共模電容C可以提高插入損耗，有更好的共模濾波效果，但卻造成較大的漏電電流。只要濾波器通電就會產生漏電流。為了達到標稱的軍D級屏蔽技術指標，濾波器的漏電流約150mA。

漏電流計算公式：I =2π*f*V*Cy

其中

f— 測試電壓頻率 ( 50Hz or 60Hz )

V— 測試電壓 ( unit : volt )

Cy—跨接于一次側與地或一,二次側之間的Y電容總和.

Cy =Cy1+Cy2+Cy3+…

三：漏電保護器的工作原理

當漏電保護器正常工作時，火線零線通過零序電流互感器后再接入開關，經漏電保護器的開關接入電器，電路的電流矢量之和等于零，故其二次繞組中無感應電動勢產生，漏電保護器工作于閉合狀態。當被保護的電路出現觸電事故或漏電故障時，負載側有對地泄載電流，即零序電流互感器的矢量和不為零，而等于某一泄漏電流值Is。Is會通過人體、大地、變壓器中性點形成回路，當Is達到一定值，大于漏電保護器的動作電流時、零序電流互感器二次繞組中便產生互感電壓，該信號經過運算控制器運算后，當達到整定動作值時，驅動晶閘管，接通電磁脫扣器電源，電磁脫扣器吸合，使斷路器跳閘，分斷主電路，從而達到漏電保護的作用。

正常帶漏電保護的空開的漏電流檢測閾值是30mA，漏電流超過30mA就會跳閘。

綜上所述：軍D屏蔽效能電源濾波器安裝時

1. 機房回路中嚴禁安裝漏電保護器；

2. 保證濾波器地線及金屬殼體安全接地。
